Deze website.

Bovenaan het toetsenbord zitten functietoetsen. Druk op F11 voor een maximaal beeld. Herstellen doe je door nog een keer op F11 te drukken.

Het is de bedoeling dat je bij deze website een WIN-boek gebruikt. (16-7-'10)

De letters WIN staan voor:

- Werk;
- Instructie;
- Naslag.

Heb je nog geen WIN-boek, vraag daar dan nu om bij je leraar.

Hiernaast staan de knoppen waarmee je de gewenste lessen kunt kiezen. Het is de bedoeling dat je de lessen in de volgorde van het WIN-boek doorloopt.

Inleiding.

We zijn tegenwoordig steeds meer gewend aan en verwend door techniek.

Veel dingen lijken vanzelf te gaan. Dat is natuurlijk niet zo. Gaat iets 'vanzelf' (zonder mensenhanden) dan noemen we dat automatisch.

Veel apparaten die we voor automatiseren gebruiken, voeren eerder ingevoerde opdrachten uit.
Het 'schrijven' van deze opdrachten noemen we programmeren.

Een automaat moet kunnen reageren op signalen uit de omgeving.
Daarvoor gebruiken we ingangen.

Een automaat moet andere apparaten aan of uit kunnen zetten.
Daarvoor gebruiken we uitgangen.

Het Easyrelais dat in deze lessen besproken wordt,

- kan geprogammeerd worden;
- heeft ingangen;
- heeft uitgangen.

Het Easyrelais.

Het easyrelais is een programmeerbaar apparaat met in- en uitgangen. Er zijn een aantal verschillende modellen van het Easyrelais.

Hieronder staan er een paar met hun kenmerken.

________________________________________

Het hiernaast getekende model is de Easy 500.

Deze heeft:

- 8 digitale ingangen.

- 4 uitgangen. (relais of transistor)

- 16 timers, tellers,counters.

________________________________________

Het hiernaast getekende model is de Easy 700.

Deze heeft:

- 12 digitale ingangen.

- 6 relais of 8 transistor uitgangen.

- 16 timers, tellers,counters.

________________________________________

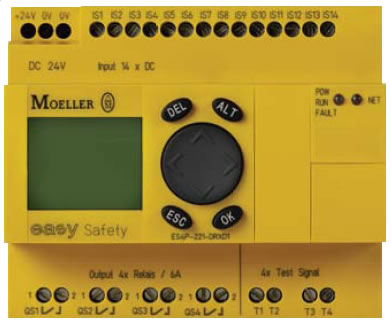

Het hiernaast getekende model is de Easy safety.

Deze heeft:

- 14 veilige ingangen.

- 4 veilige transistor of relais uitgangen.

- 4 testsignalen

In dit Easy relais zitten 2 besturings apparaten.

Een veiligheidsstuurrelais en
een besturingsunit.

Het safety relais kan gebruikt worden voor het...

- veilig aansturen van machinetoepassingen.

- automatisch uitvoeren van veiligheids handelingen.

- doormeten (testen) van de draden van een aangesloten onderdeel.

________________________________________

De modellen die je op school gebruikt zijn geschikt voor een spanning van 24 Volt. Hier is voor gekozen om er veilig mee te kunnen werken.

Let op:

Je plaatst de adapter wel in het stopcontact van 230 V, maar uit de adapter komt 24 Volt.

De verschillende modellen werken gelukkig wel op dezelfde manier. Het maakt niet uit of je een ander model Easy relais gebruikt.

________________________________________

In de komende hoofdstukken wordt stap voor stap het gebruik en de werking van het Easy relais uitgelegd.

Veel plezier met deze lessen.

________________________________________

Maak de vragen van dit hoofstuk in je WIN-boek.

De antwoorden kun je op deze pagina vinden.
