Aflezen van analoge Pekly Volt- en Ampéremeters

Het aflezen van analoge meetinstrumenten leidde regelmatig tot afleesfouten. Het mooie er aan vond ik dat je moest nadenken om tot de juiste aflezing te komen.

De grootste afleesfouten maakten mijn leerlingen trouwens met een ditigale universeelmeter.
22 MΩ 0f 22 mΩ maakt nogal wat uit. Het komt namelijk voor dat leerlingen het verschil tussen hoofd- en kleine letters niet kennen. Vergelijkbaar met dat ze bij het vergroten van tekst het hebben over een ander lettertype en niet de lettergrootte.

Kunt u ze nog correct aflezen/berekenen?
De juiste antwoorden staan onderaan deze pagina.

Meting 1 2 3 4 5 Antwoorden 1 2 3 4 5

Meting 1

Meting 2

Meting 3

Meting 4

Meting 5

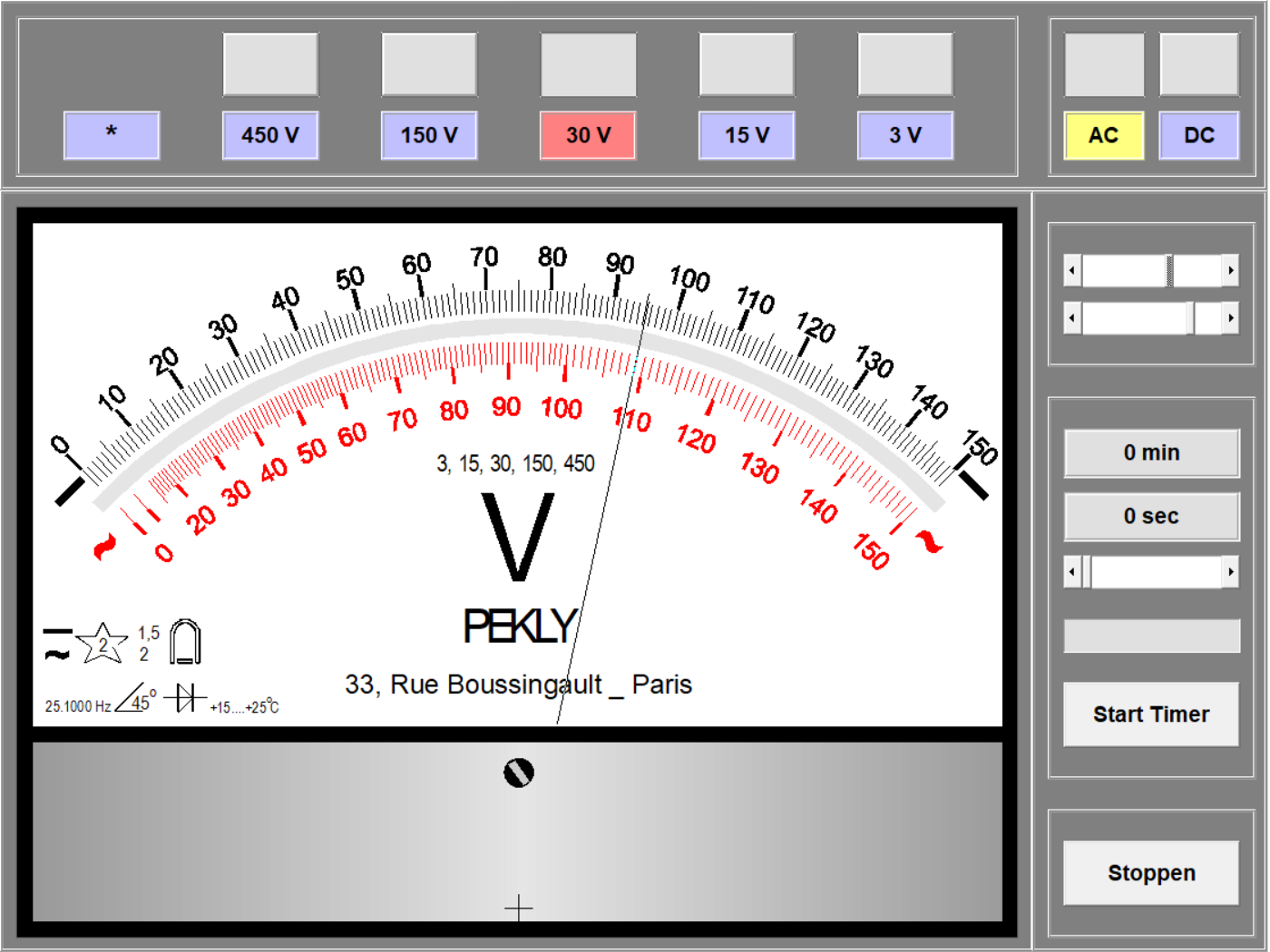

Meting 1

De spanning is AC, gebruik dus de rode schaal
De maximaal aan te sluiten waarde is 30 Volt
De maximale wijzerwaarde is 150
De factor is dan 150 / 30 = 5 (maximale wijzerwaarde / maximaal te meten waarde)
De wijzer staat op 109 (Deze waarde moet nog gedeeld worden door de factor.)
De Voltmeter staat op 109 / 5 = 21,8 Volt ~

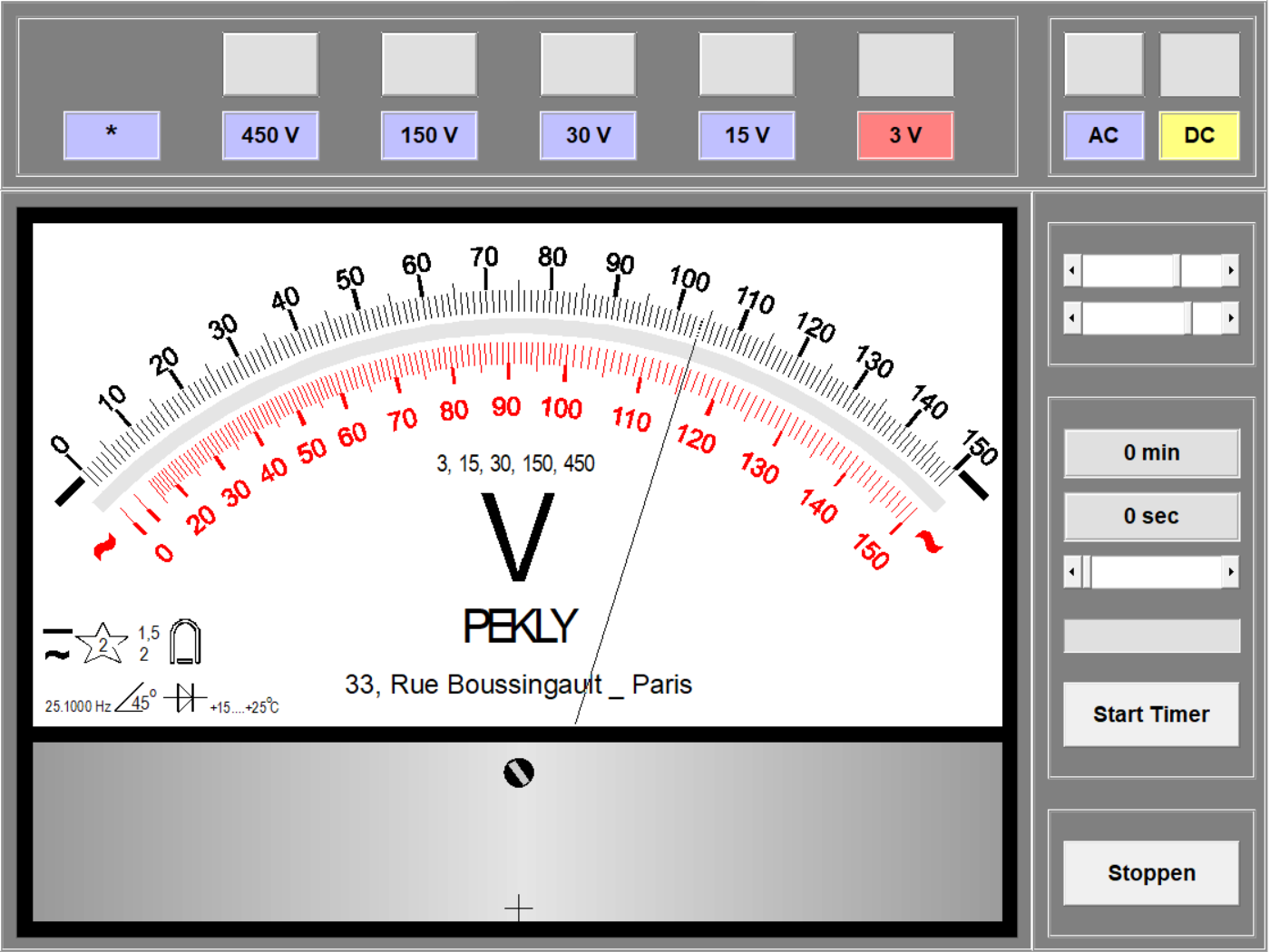

Meting 2

De spanning is DC, gebruik dus de zwarte schaal
De maximaal aan te sluiten waarde is 3 Volt
De maximale wijzerwaarde is 150
De factor is dan 150 / 3 = 50 (maximale wijzerwaarde / maximaal te meten waarde)
De wijzer staat op 104 (Deze waarde moet nog gedeeld worden door de factor.)
De Voltmeter staat op 104 / 50 = 2,08 Volt =

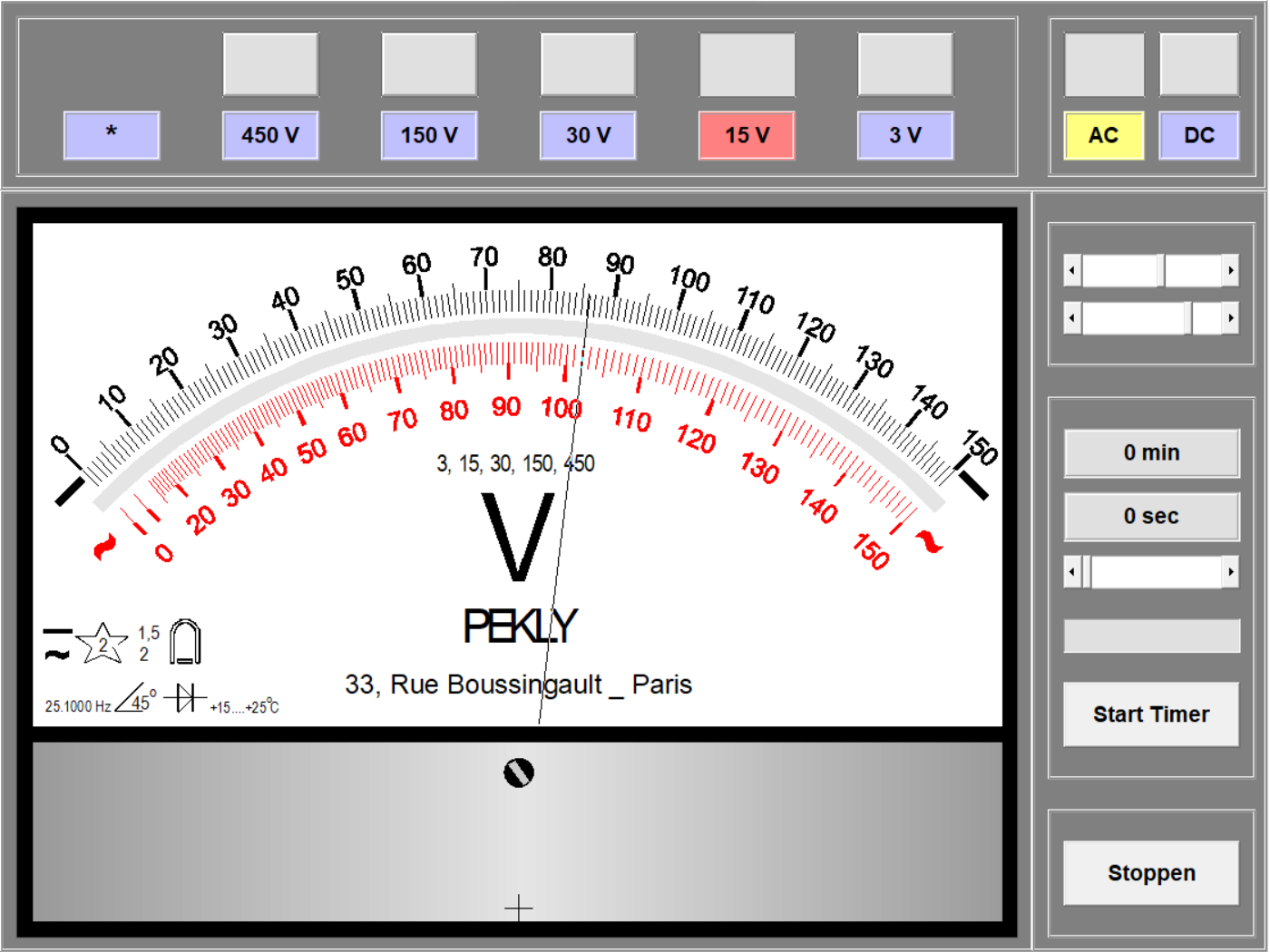

Meting 3

De spanning is AC, gebruik dus de rode schaal
De maximaal aan te sluiten waarde is 15 Volt
De maximale wijzerwaarde is 150
De factor is dan 150 / 15 = 10 (maximale wijzerwaarde / maximaal te meten waarde)
De wijzer staat op 102 (Deze waarde moet nog gedeeld worden door de factor.)
De Voltmeter staat op 102 / 10 = 10,2 Volt ~

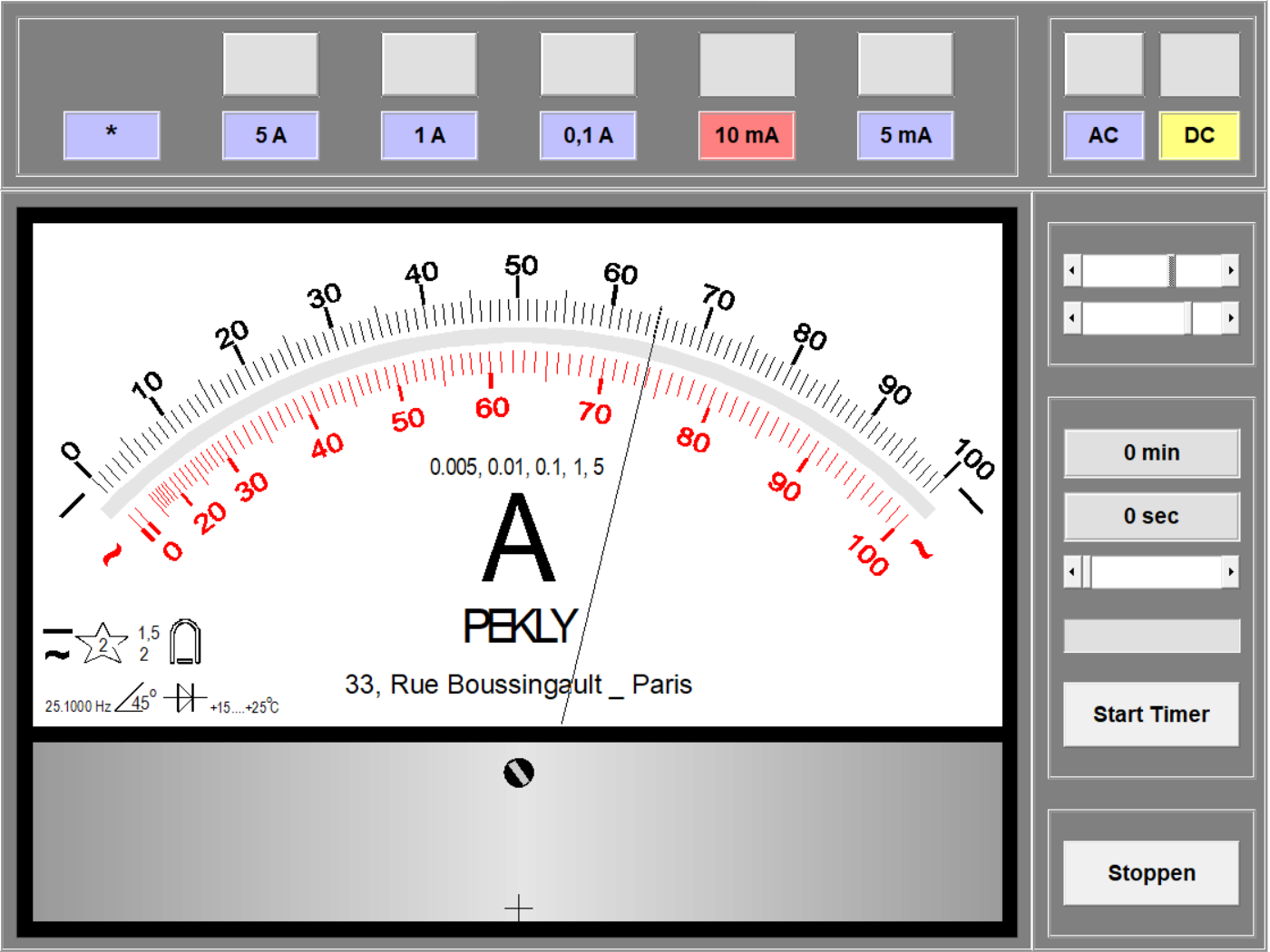

Meting 4

De stroom is DC, gebruik dus de zwarte schaal
De maximaal aan te sluiten waarde is 10 mA
De maximale wijzerwaarde is 150
De factor is dan 150 / 10 = 15 (maximale wijzerwaarde / maximaal te meten waarde)
De wijzer staat op 65 (Deze waarde moet nog gedeeld worden door de factor.)
De Ampéremeter staat op 65 / 15 = 4,3 mA =

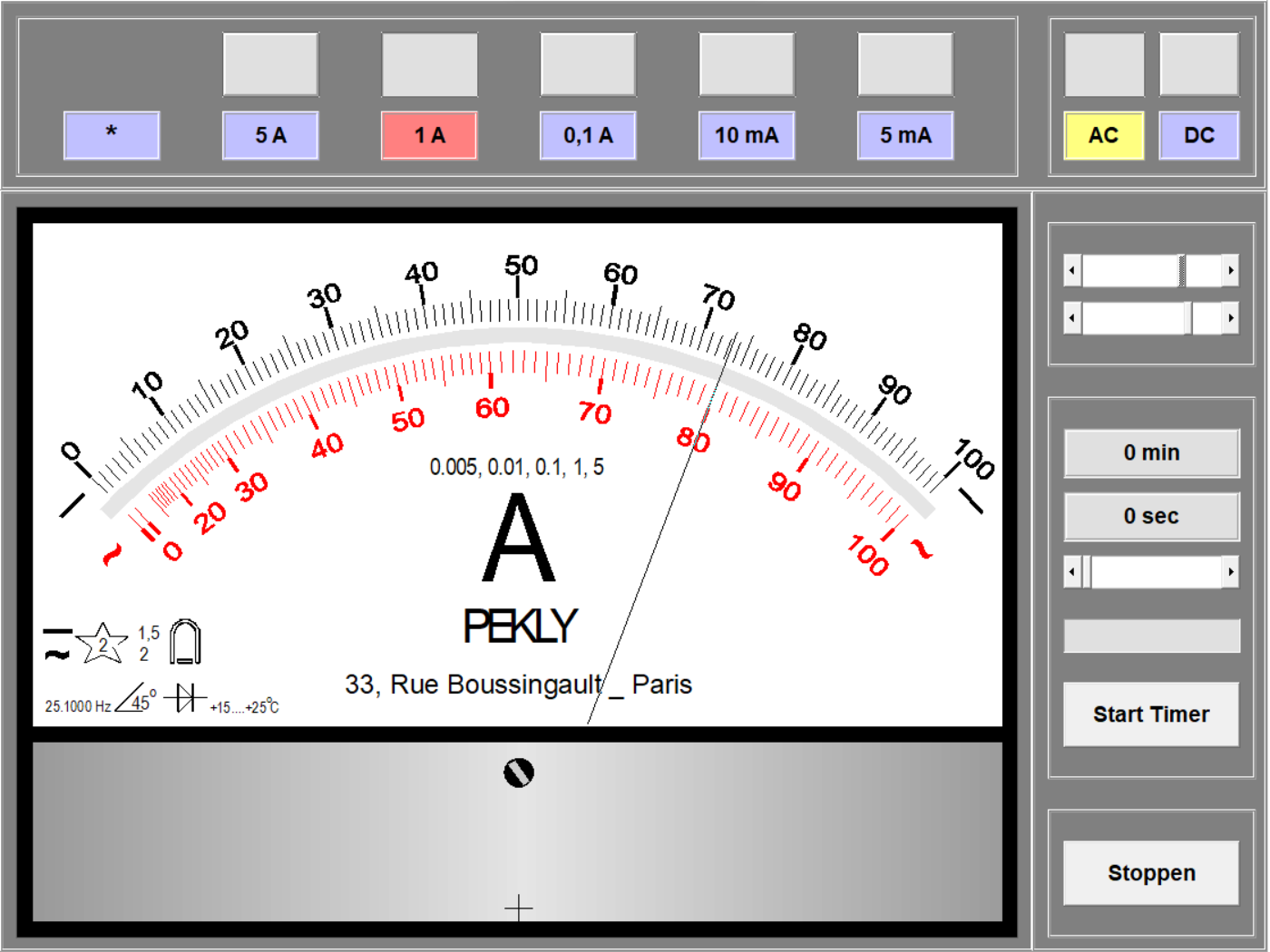

Meting 5

De stroom is AC, gebruik dus de rode schaal
De maximaal aan te sluiten waarde is 1 A
De maximale wijzerwaarde is 150
De factor is dan 150 / 1 = 150 (maximale wijzerwaarde / maximaal te meten waarde)
De wijzer staat op 80 (Deze waarde moet nog gedeeld worden door de factor.)
De Ampéremeter staat op 80 / 150 = 0,53 A ~
